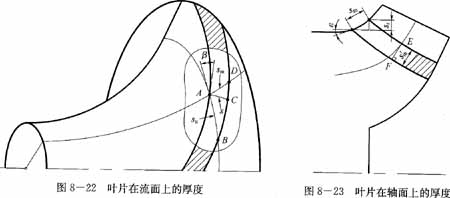

圖8-22所示為一流面，其上的影線部分表示離心泵葉片和流面的交面。如把流面之局部用錐面代替并展開成平面，其化工泵上葉片工作面和背面問的距離AC為流面厚度，用，表示；流面上葉片在圓周方向的長度AB為圓周厚度，用s表示。在流面的展開圖上，可以同時表示流面厚度s、軸面厚度和圓周厚度s_m.在軸面投影圖中，葉片微段沿流線方向的切線長度(或近似地用流線長度表示)應等于軸面厚度s_m(圖8-23)。因?yàn)榱髅嫔系膱A線在平面上的投影為相同的圓，所以圓周厚度在流面、流面展開面、平面投影上的值相等。

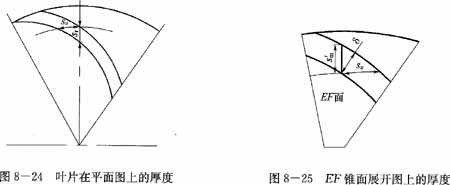

    例如，圖8-22中的s_a應等于圖8-24和圖8-25的s_u。由圖8-22和圖8-23可知

s_a=s/sinβ s_m=s/cosβ s_r=s_msinξ

式中sr-葉片徑向厚度，它等于圖8-24中所示的徑向厚度；

     ξ-軸面流線與水平方向的夾角。

    流面厚度直接反映對流動的影響情況，除了方格網保角變換繪型外，如用扭曲三角形蘭�；棵嬲归_(kāi)法等方法繪制葉片時，均可按給定的流面厚度變化規律在流面展開圖上直接加厚.然后再返回到平面圖和軸面圖上。但是葉片是空間曲面，一般情況下并不和流面相垂直，流面截葉片所得的流面厚度不等于垂直葉片所截得的真實厚度。在考慮小鑄造允許厚度、強度時，應采用真實厚度。下面研究真實厚度艿和其他厚度之間的關系。

    用一個垂直軸面截線的EF線(圖8-23)為母線的錐面去截葉片，并展開在平面上(圖8-25)。因?yàn)樵撁娲怪比~片上的線(軸面截線)，所以其上反映葉片的真實厚度δ，由此圓錐面上的圓周方向的厚度應等于流面上的圓周厚度，由圖8-25

s _a’=δ/sinφ s_m’=δ/cosφ

式中φ-垂直葉片的面和葉片交線與圓周方向的夾角。
